Volba pilového pásu

Volba vhodného pilového pásu

Firma Wikus definovala sedm postupných kroků určujících podmínky pro volbu Vámi požadovaného pilového pásu.

1. Krok: Délka pásu

Každý stroj má určenou délku pásu, která je uvedena v technické dokumentaci stroje. Nevíte-li si rady, možná vám napomůžou naše tabulky s typy pásových pil.

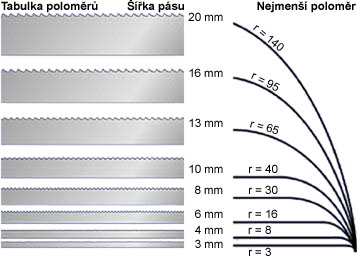

2. Krok: Šířka pásu

U horizontálních strojů je šířka pásů určena a je neměnná. Vertikální pásové pily dovolují v jistém rozsahu použití různých šířek pilových pásů. Přirozeně platí, že s přibývající šířkou roste pevnost a stabilita pilových pásů. Při zakřivených řezech je určující pro stanovení šířky pilového pásu nejmenší poloměr řezu.

Následující tabulka Vám ulehčí vhodný výběr.

3. Krok: Řezný materiál

Wikus nabízí čtyři hlavní skupiny řezných materiálů:

• Nástrojová ocel
  Tvrdost: ca. 850 HV
  Použitelnost: ca. 200 °C
• HSS
  Tvrdost: ca. 1000 HV
  Použitelnost: ca. 600 °C
• Tvrdokov
  Tvrdost: ca. 1600 HV
  Použitelnost: ca. 800 °C
• Diamant
  Tvrdost: ca. 9000 HV

Výše uvedené řezné materiály se liší zejména stoupající tvrdostí, odolností proti opotřebení a vyšší tepelnou zátěži. Rozhodujícím kritériem pro správný výběr je obrobitelnost řezaného materiálu.

4. Krok: Dělení zubů

Ve výrobním programu firmy Wikus můžete volit mezi konstantním a variabilním ozubením.

Zde najdete příslušnou tabulku.

5. Krok: Tvary zubů

V sortimentu firmy Wikus jsou uvedeny různé tvary zubů:

• Standartní (S)
  Standartní tvar zubů (S) má 0° řezného úhlu a je vhodný na řezání materiálů menších rozměrů, případně materiálů s vyšším obsahem C.
• Pozitivní (K)
  Tvar zubů (K) s pozitivním řezným úhlem je určen pro tažné materiály tvořící dlouhou třísku a plné materiály větších průřezů.
• Mezerový (L)
  Mezerový zub (L) je určen pro menší průřezy materiálů s drobivou třískou.
• Tvar zubu (HV)
  Tvar zubů (HV) je určen pro zušlechtěné materiály velkých rozměrů tvořící krátkou třísku.
• Tvar zubu (VA)
  Tvar zubů (VA) je určen pro houževnaté materiály velkých rozměrů tvořící dlouhou třísku.
• Profilový (P)
  Profilový zub (P) je určen pro dělení všech profilových materiálů (O, L, I, T, U).
• Trapézový (T)
  Trapézový zub (T) je aplikován u pilových pásů s tvrdokovovými řeznými hranami.
• Tvar zubu (TSN)
  Tvar zubů (TSN) je určen pro kalené, povrchově tvrzené a tvrdě chromované materiály.

6. Krok: Rozvod zubů

Sortiment firmy Wikus Vám nabízí různé druhy rozvodu zubů, tak aby co nejlépe vyhovovaly Vašim požadavkům.

Detailní údaje ke správnému výběru jsou uvedeny zde.

Pro pásy z nástrojových ocelí
SD, WS, RL, GS

Pro bimetalické pilové pásy
SD, GS, SF (zvláštní provedení)

Pro tvrdokovové pilové pásy
SD

Tvrdokovové pásy FUTURA a pásy s diamantovou nebo TK drtí na řezné hraně jsou bez rozvodu.

7. Krok: Zvláštní provedení

Tato provedení bimetalických pil zvyšují technickou hodnotu pilových pásů při zpracování nestandartních případů.

Jsou to:

• WIKUS-PW
• WIKUS-PD
• WIKUS-PE
• WIKUS-SF

Více informací o zvláštních provedeních najdete zde.

---
